Descripción

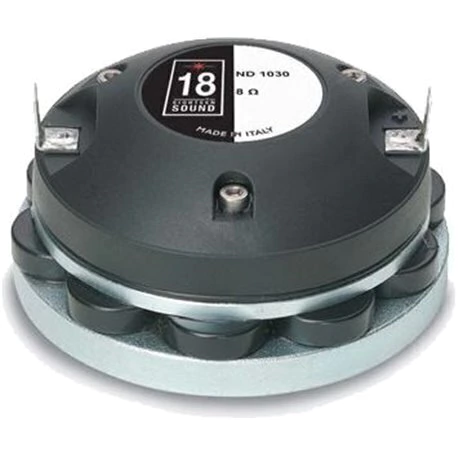

El controlador de compresión de alta frecuencia de salida ND1030 de 1 pulgada se ha diseñado para su uso en sistemas de audio bidireccionales de alta calidad. El ND1030 exhibe una respuesta de pendiente constante de 1.5kHz a 18kHz con un balanceo uniforme y suave. Con una frecuencia de resonancia de aire libre de 900Hz, el ND1030 puede cortarse fácilmente a 1800Hz y puede manejar una potencia continua de 60W con una señal de ruido rosa de 1800Hz y un factor de cresta de 6dB con una pendiente de cruce mínima de 12dB / oct.
Equipado con una arquitectura de enchufe de fase única, el ND1030 ha sido diseñado para proporcionar un frente de onda coherente y sin problemas en la entrada de la bocina en todo el rango de frecuencia de trabajo, así como una consistencia de fabricación de alto nivel.
El diseño del conector de fase con sus aberturas cortas y su alto valor de tasa de destellos asegura una baja distorsión y demuestra mejoras notables en la reproducción de frecuencia media alta.
El conjunto de diafragma de titanio ND1030, con su forma de suspensión elipsoidal, muestra una respuesta de pendiente constante de 1kHz a 18kHz con un comportamiento uniforme suave de caída. Una bobina móvil de aluminio de borde enrollado, enrollada en Nomex tratado patentado, completa el ensamblaje del diafragma. Nomex muestra un valor 30% más alto de alargamiento por tracción a una temperatura operativa de trabajo (200 ° C) en comparación con Kapton.
Esta característica permite un control adecuado de la transferencia de energía desde la bobina de voz al domo en condiciones reales de trabajo. Además, este material anterior patentado también es adecuado para su uso en entornos con mayor contenido de humedad. Por el uso cuidadoso de piezas elementales de imanes de neodimio.
Especificaciones driver 18 sound ND1030 de neodimio
| Especificaciones Generales HF |
|
| Diámetro de la garganta |
25,4 mm (1 in) |
| Impedancia nominal |
8 Ohm |
| Resistencia DC |
5,8 ohm |
| Impedancia mínima |
6,5 Ohm a 5000Hz |
| Le (1kHz) |
54 µH |
| AES Power |
30 W por encima de 2 kHz |
| Potencia del programa (8) |
60 W por encima de 2 kHz |
| Sensibilidad (9) |
107 dB |
| Rango de frecuencia |
1800Hz - 20kHz |
| Recomendar Frecuencia Xover |
1800Hz 12dB / oct pendiente |
| Material de diafragma |
Titanio |
| Diámetro de la bobina de voz |
34,4 mm (1 1/3 in) |
| Bobina de voz material de bobina |
Aluminio de borde enrollado |
| Material imán |
Neodimio |
| Densidad de flujo |
1,8 T |
| Factor bl |
6 N / A |
| Polaridad |
El voltaje positivo en el terminal rojo da una presión positiva en la garganta |
| Información de montaje |
|
| Diámetro total |
85 mm (3,3 in) |
| N. de orificios de montaje y perno |
2 agujeros M5 en Ø 76 mm (3 in) |
| Diámetro del círculo del perno |
58 mm (2,3 in |
| Profundidad total |
40,5 mm (1,6 in) |
| Peso neto |
0,7 kg (1,54 lb) |
| Peso de envio |
0,75 Kg (1,65 lb) |
